Коротко: Master ID — уникальный стабильный идентификатор физического объекта (единицы оборудования, прибора, узла), привязанный не к системе, а к самому объекту. Он не меняется при замене SCADA, обновлении EAM, реконструкции или смене подрядчика. Master ID — это второй столп единой инженерной базы данных после нормализации тегов: без него любая интеграция данных на промышленном объекте превращается в угадывание.
Почему просто «тега SCADA» недостаточно
Тег SCADA — это адрес сигнала внутри одной системы. Он нужен, чтобы оператор видел значение на мнемосхеме. Но он не претендует быть постоянным: интегратор поменял — тег поменялся; мигрировали на другую SCADA — теги перестали существовать как класс.
Master ID работает иначе. Он привязан к физическому объекту, а не к системе. Насос П-101 был насосом П-101 в 1998 году, остаётся им в 2026-м и будет им после следующей реконструкции. Тег SCADA за это время мог поменяться трижды — Master ID не поменялся ни разу.
На практике это означает: история ТОиР, результаты анализа вибрации, документы регламентного обслуживания и данные историзатора можно связать в одну запись — потому что все они ссылаются на один Master ID.
Три вещи, которые Master ID делает возможными
1. Связывание данных между системами. EAM хранит историю ТОиР. Историзатор — тренды давления и температуры. SCADA — сигналы тревог. Когда все три записи ссылаются на один Master ID, аналитик видит полную картину жизни конкретного прибора.
2. Непрерывность при смене платформ. Компания меняет SCADA. Теги меняются полностью. Но Master ID остаётся — и всё накопленное до миграции привязывается к новым тегам через маппинг.
3. Достоверный реестр оборудования. Без Master ID реестр в EAM — список дублей и фантомов. С ним каждая запись соответствует ровно одному физическому объекту.
Из чего состоит Master ID
Хороший Master ID — это не случайный UUID и не порядковый номер. Это читаемый код, который несёт контекст, понятный инженеру без справочника. Стандарт ISO 14224 не предписывает синтаксис кода — он задаёт таксономию объектов и уровни иерархии. Удобная практика, согласованная с этой таксономией, — иерархическая структура из четырёх сегментов:

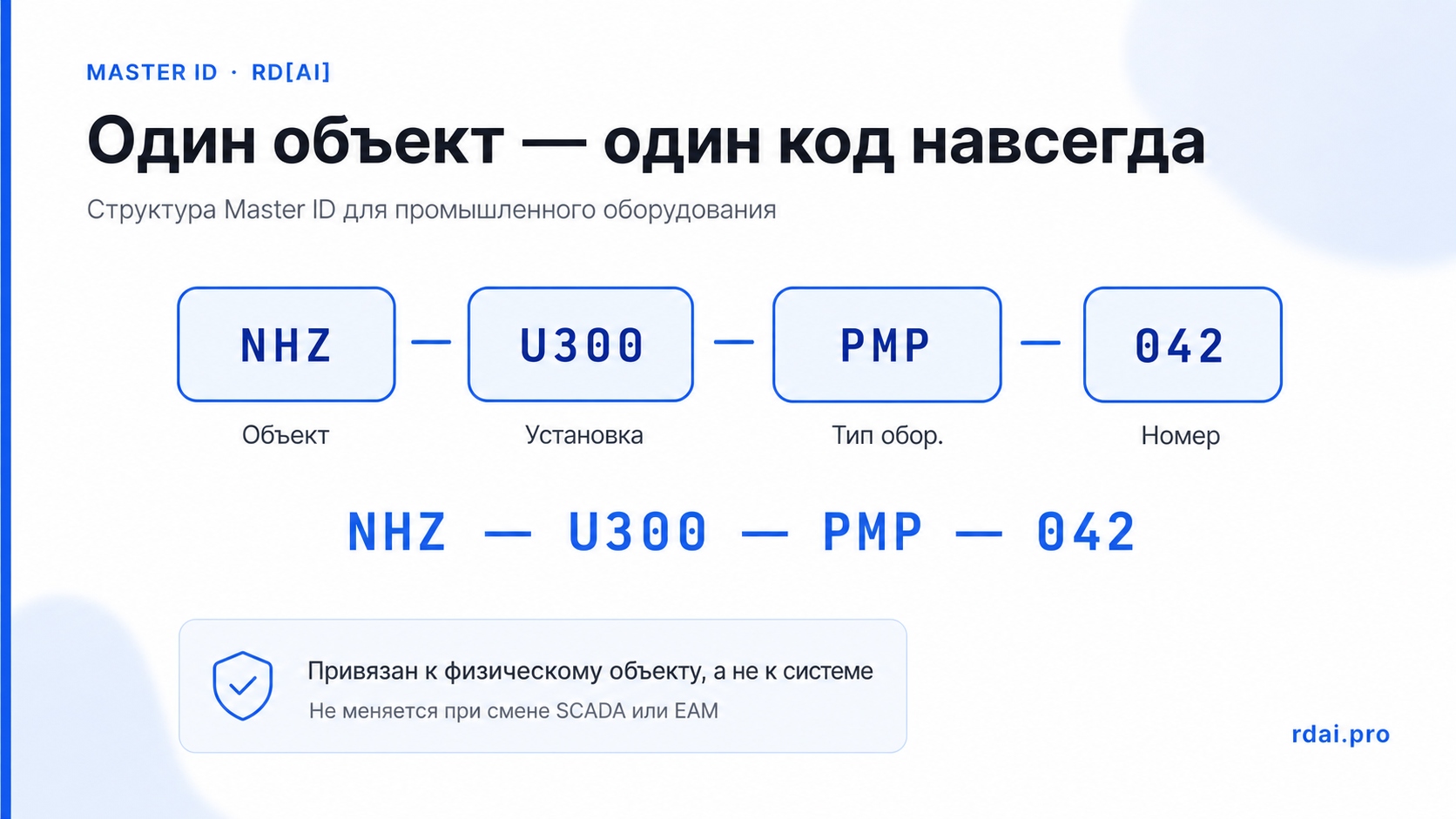

NHZ-U300-PMP-042 — насос №42 на установке 300 нефтехимического завода.Расшифровка сегментов на примере нефтехимического завода:
| Сегмент | Значение | Пример |
|---|---|---|
| Объект | Завод / площадка | NHZ (нефтехимический завод) |
| Система / Область | Технологическая линия или установка | U300 (установка 300) |
| Тип оборудования | Трёхбуквенный код типа | PMP (насос), SEN (датчик), CMP (компрессор) |
| Порядковый номер | 3–4 цифры с ведущими нулями | 042 |
Итоговый Master ID: NHZ-U300-PMP-042.
Что важно при проектировании структуры
- Буквы важнее цифр: аббревиатуры типа PMP, SEN, HEX читаются быстрее числовых кодов.
- Запас для роста: нумерацию делать с шагом 10 или 100 — новое оборудование вставляется без переименования.
- Не дублировать поля: производитель, модель, серийный номер — атрибуты карточки, не части Master ID.
- Разделитель — дефис: без спецсимволов, без пробелов — это ломает импорт в ряде EAM.
Master ID и legacy-идентификаторы
На действующем объекте Master ID не отменяет существующие позиционные обозначения P&ID, инвентарные номера и теги SCADA. Он становится осью, к которой они привязаны через слой маппинга.
На уровне данных это выглядит как одна карточка объекта со списком алиасов:
В этой модели исторические идентификаторы не выкидываются — они остаются как алиасы и сохраняют связь со всеми архивными данными. Master ID работает поверх них как стабильный ключ.
Как назначить Master ID: пошаговая методология
Шаг 1. Инвентаризация существующих идентификаторов. Собрать всё, что уже есть: позиционные обозначения из P&ID, коды из EAM, теги SCADA и историзатора, позиции из ведомостей и паспортов. Оценить масштаб «зоопарка» идентификаторов.
Шаг 2. Определить иерархию объекта. Построить дерево: Площадка → Установка/Цех → Система → Оборудование → Компонент. Эта иерархия станет основой структуры Master ID.
Шаг 3. Разработать и зафиксировать стандарт. Создать документ «Соглашение об идентификации оборудования» — 2–4 страницы: структура кода, справочник кодов типов оборудования, примеры, правила для граничных случаев.
Шаг 4. Присвоить Master ID по приоритету. Не охватывать всё сразу. Порядок: (1) критичное оборудование, (2) оборудование с историей ТОиР, (3) объекты с тегами в историзаторе, (4) остальное.
Шаг 5. Связать Master ID с существующими идентификаторами. Для каждого объекта — запись маппинга: {master_id, tag_scada[], tag_plc[], eam_position, historian_tag, doc_position, aliases[]}. Использовать fuzzy matching для автоматического связывания.
Шаг 6. Валидация и приёмка. Проверить: уникальность (один Master ID = один объект), покрытие критичного оборудования ≥ 95%, полнота обязательных полей ≥ 90%, нулевые неразрешённые дубли.
После шести шагов каждый физический объект имеет один Master ID и список алиасов из всех исторических систем. Эту таблицу можно загружать в EAM, передавать дата-сайентисту для предиктивного ТОиР, использовать как справочник в цифровом двойнике.
Типичные ошибки при назначении Master ID
Ошибка 1: Master ID = тег SCADA. Меняется SCADA — рушится вся связность исторических данных.
Ошибка 2: Порядковый номер без структуры. 10 000 строк в Excel, никто не понимает что за объект без открытия карточки.
Ошибка 3: Изменяемые атрибуты в коде. Производитель в коде: SIEMENS-S7-001. Заменили оборудование — нужно переименовывать и перестраивать весь маппинг.
Ошибка 4: Нет письменного стандарта. Второй подрядчик заполнит «по-своему» — система деградирует с первым новым участником.
Ошибка 5: Охват всего объекта сразу. Качество падает, накапливается технический долг в маппинге. Лучше итерационно, начиная с критичного.
Master ID и иерархия оборудования
Чтобы Master ID работал как опора для отчётности и аналитики, он должен быть согласован с таксономией оборудования по ISO 14224. Стандарт описывает девять уровней — от индустрии и площадки до подузлов и деталей. Для рабочей структуры на действующем объекте обычно достаточно сжатой иерархии из пяти уровней:
Master ID присваивается на уровне «Оборудование». Именно эта иерархия позволяет EAM строить отчёты типа «все отказы насосов на установке 300 за последние 2 года» без ручной работы.
Сколько времени занимает
| Объект | Единиц оборудования | Срок |
|---|---|---|
| Отдельный цех / узел | 100–500 | 2–4 недели |
| Средний завод | 2 000–8 000 | 2–4 месяца |
| Крупное НПЗ, нефтехим | 10 000–50 000+ | 6–18 месяцев (итерационно) |
Это в разы меньше, чем переделка EAM-проекта посреди пути, когда обнаруживается, что данные внутри — список дублей и фантомов.
Частые вопросы
Чем Master ID отличается от инвентарного номера?
Инвентарный номер — бухгалтерский инструмент для финансового учёта актива. Master ID — инженерный: идентифицирует физический объект и связывает технические данные. Один актив может содержать несколько объектов с разными Master ID — агрегат с насосом, двигателем и редуктором.
Нужен ли Master ID, если у нас уже есть теги в EAM?
Зависит от качества тегов. Если они уникальны, стабильны и связаны с тегами SCADA и историзатора — это фактически и есть Master ID. Если нет — нужно привести к стандарту или ввести отдельный слой идентификации.
Как быть с оборудованием, которого нет в P&ID?
Присвоить Master ID по факту инвентаризации, зафиксировать источник «физический осмотр» и флаг «отсутствует в документации». Это сигнал для команды актуализации проектной документации.
Можно ли изменить Master ID после присвоения?
Технически — можно. Организационно — крайне нежелательно: любое изменение обрывает связи с историческими данными. Если структура кода требует пересмотра, лучше ввести новую версию стандарта с сохранением старых ID как алиасов.
