Коротко: Техническая карта ТО (ТК ТО) — документ, где для конкретного оборудования собраны операции обслуживания, их последовательность, периодичность, нормы времени, расход ТМЦ и квалификация исполнителей. Это одновременно инструкция для слесаря и источник данных для EAM или CMMS. Без неё система планирования ППР работает вхолостую: заявки создаются, а что делать по ним — непонятно. Ниже — 9 шагов, эталонная структура и типичные ошибки. Это продолжение материалов про Master ID и нормализацию тегов — три кирпича, на которых стоит наполнение EAM.
Зачем нужна техническая карта ТО
В большинстве EAM и CMMS (1С ТОиР, SAP PM, Галактика EAM, HxGN, Naumen и других) технологическая карта — центральный объект плановой системы ТОиР. К ней привязываются графики ППР, нормы расхода запасных частей и трудозатраты.
Если карты не заполнены, EAM используется максимум на 30–40% своих возможностей. Система начинает:
- создавать заявки «пустышки» — задание есть, что делать непонятно;
- не рассчитывать плановые трудозатраты и потребность в ТМЦ;
- не формировать автоматически резервирование запасных частей под предстоящие работы;
- давать неточную аналитику «план vs факт».
Из чего состоит ТК ТО
Жёсткого обязательного ГОСТа на структуру ТК ТО для промышленного оборудования нет. Структура определяется требованиями EAM-системы и внутренними стандартами предприятия (СТО). Обязательный минимум — две части: паспортная шапка и операционная таблица.
Шапка карты (паспортная часть)
| Поле | Что указывается |
|---|---|
| Наименование оборудования | Полное название по паспорту |
| Master ID / Equipment ID | Идентификатор объекта в EAM (см. статью про Master ID) |
| Вид ТО | ТО-1, ТО-2, ТО год, сезонное ТО, ТО перед пуском |
| Периодичность | Часы наработки, календарные дни или оба условия |
| Нормативный документ | Ссылка на мануал OEM, СТО, ГОСТ |
| Ответственный | Должность исполнителя или ответственного за ТО |
Операционная часть — главное
Каждая строка — одна атомарная операция. Пример для центробежного насоса при ТО-1:
| № | Операция | Время, чел/ч | Квалификация | Инструмент | ТМЦ, расход | Норматив |
|---|---|---|---|---|---|---|
| 1 | Визуальный осмотр насоса: течи, крепёж, вибрация | 0.10 | Слесарь 3р | — | — | Без течей, крепёж затянут |
| 2 | Проверить давление на всасе и нагнетании | 0.10 | Слесарь 3р | Манометр МП-100 | — | Рабочее давление ±5% |
| 3 | Проверить уровень масла в корпусе подшипника | 0.15 | Слесарь 4р | Щуп масломерный | — | Уровень по риске |
| 4 | При необходимости долить масло | 0.20 | Слесарь 4р | Масленка | Масло И-20А, до 0.3 л | — |
| 5 | Проверить состояние торцового уплотнения | 0.10 | Слесарь 4р | — | — | Без подтёков, без нагрева |
| 6 | Замерить температуру подшипников пирометром | 0.10 | Слесарь 4р | Пирометр | — | ≤ 75 °C |
| 7 | Проверить уровень вибрации | 0.15 | Слесарь 4р | Виброметр | — | ≤ 4.5 мм/с |
| 8 | Протереть насос, убрать посторонние предметы | 0.10 | Слесарь 3р | Ветошь, щётка | — | — |

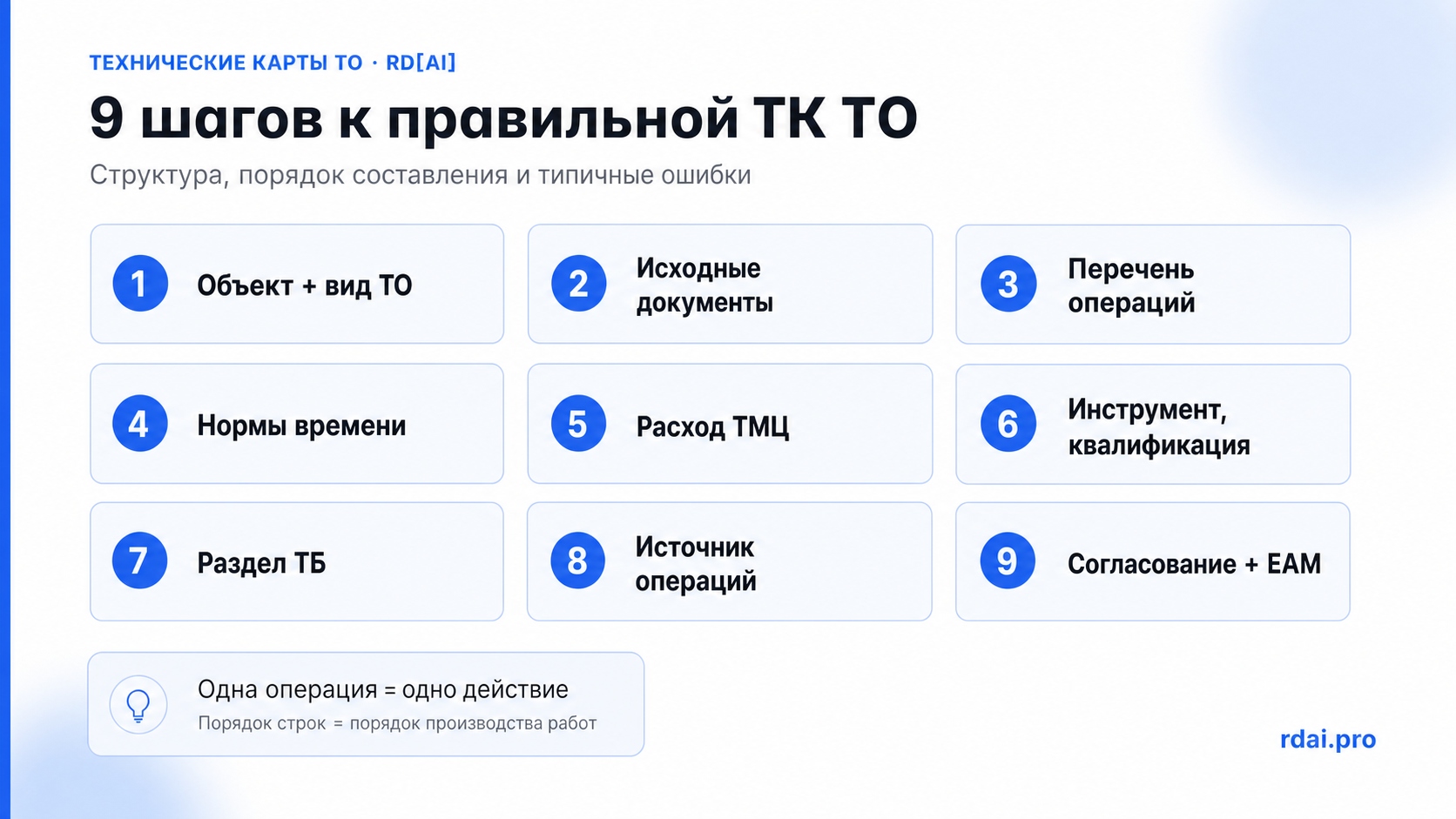

9 шагов создания ТК ТО
Шаг 1. Определите объект и вид ТО
Один объект может иметь несколько ТК ТО: ТО-1 (ежемесячный осмотр, 5–10 операций), ТО-2 (квартальное, включает ТО-1 плюс более глубокие операции), ТО год (полное обслуживание). Карты составляются раздельно по видам ТО. Смешивать ТО-1 и ТО-2 в одну карту — типичная ошибка.
Шаг 2. Соберите исходные документы
Источники операций в порядке приоритета:
- мануал производителя (IOM): разделы Maintenance schedule, Lubrication chart, Inspection intervals;
- паспорт оборудования — уточняет модификацию и специфические требования;
- действующие регламенты на аналогичное оборудование предприятия;
- типовые справочники трудоёмкости работ по ТО и ремонту промышленного оборудования (Ящура А.И. и аналоги).
Шаг 3. Сформируйте перечень операций
Три правила:
- Одна операция = одно действие. «Проверить уровень масла» — это операция. «Провести диагностику» — нет.
- Последовательность строк = порядок производства работ. Иначе слесарь делает лишние перемещения и путается.
- Формулировка: глагол + объект + параметр. «Замерить температуру подшипников пирометром», а не «подшипники». Для каждой проверочной операции — норматив или допуск.
Шаг 4. Проставьте нормы времени
Три способа в порядке точности:
- по справочнику трудоёмкости (Ящура и аналоги) — быстрый стартовый норматив;
- по факту из EAM — среднее по 6–12 последним ТО на аналогичном оборудовании. Самый точный метод, если EAM уже работает;
- по замеру при следующем фактическом ТО — для оборудования без истории.
Нормы в карте должны совпадать с нормами списания трудозатрат в EAM, иначе аналитика «план vs факт» становится бессмысленной.
Шаг 5. Заполните расход ТМЦ
Для каждой операции с расходниками — наименование (точно как в складской номенклатуре EAM, иначе автоматическое резервирование не работает), норма расхода, единица измерения. «Масло И-20» в карте и «Масло индустриальное И-20А Shell» на складе — это разные позиции для системы.
Шаг 6. Укажите инструмент и квалификацию
Конкретно: «манометр МП-100», а не просто «манометр». Квалификация: разряд слесаря или специализация (электрик, КИПовец) — нужна для планирования персонала и выписки нарядов-допусков.
Шаг 7. Добавьте раздел ТБ
Коротко и конкретно: условия выполнения работ (заглушено, обесточено, давление снято), перечень СИЗ, номер ИОТ. Не переписывать правила промышленной безопасности целиком.
Шаг 8. Укажите источник
Поле «Источник» — откуда взяты нормы: «Grundfos IOM-NB, §7.2, ред. 2021» или «По аналогу с ТК ТО для насоса Wilo NL 65/200 — требует верификации». Без источника карта не трассируема: через год никто не вспомнит, почему именно эта периодичность и этот допуск.
Шаг 9. Согласование и загрузка в EAM
Согласовать с тремя ролями: главным механиком (правильность операций и последовательности), службой охраны труда (раздел ТБ и СИЗ), нормировщиком (трудозатраты). После согласования — загрузка в EAM в формате task list или технологической карты в соответствии с требованиями системы.
После девяти шагов одна единица оборудования имеет 2–4 технических карты (по видам ТО), каждая операция связана с Master ID, нормами времени и складской номенклатурой ТМЦ. EAM может строить графики ППР автоматически — без ручного допиливания.
Типичные ошибки при составлении ТК ТО
Ошибка 1. Карта написана для инженера, а не для слесаря. Формулировки вроде «провести диагностику технического состояния» непригодны на участке. Нужно: «Замерить уровень вибрации на подшипниковых опорах. Норма ≤ 4.5 мм/с».
Ошибка 2. Операции в произвольном порядке. Порядок строк должен совпадать с порядком производства работ. Иначе появляются ошибки и лишние перемещения между точками.
Ошибка 3. ТО-1 и ТО-2 смешаны в одну карту. В EAM это разные карты с разными периодичностями. Смешение делает план неавтоматизируемым.
Ошибка 4. Расход ТМЦ не совпадает с номенклатурой склада. «Масло И-20» в карте и «Масло индустриальное И-20А Shell» на складе — для системы это разные позиции. EAM не сможет резервировать материалы под предстоящее ТО.
Ошибка 5. Нормы времени взяты произвольно. Через год EAM покажет расхождение план/факт на 200%. Планирование штата становится невозможным.
Ошибка 6. Карта не обновляется. После замены оборудования или изменения регламента производителя — карта должна быть пересмотрена. Иначе план уезжает от реальности.
Сколько занимает создание одной карты
| Ситуация | Оценка времени |
|---|---|
| Есть мануал, хороший справочник норм | 2–4 часа |
| Есть мануал, нормы нужно замерять | 4–8 часов + время замеров |
| Нет мануала, работаем по аналогу | 3–5 часов + время согласования |
| Советское оборудование без документации | 5–10 часов (исследование + согласование) |
На объект с 500 единицами оборудования при ТО-1 и ТО-2 на каждую единицу — это 1 000 карт. При полной занятости команды из 2–3 человек — от 3 до 5 месяцев работы.
Частые вопросы
Есть ли ГОСТ на структуру ТК ТО?
Жёсткого обязательного ГОСТа нет. Предприятия ориентируются на отраслевые стандарты организаций (СТО Россети, СТО Газпром и аналоги), требования EAM-системы и внутренние стандарты предприятия.
Нужна ли отдельная карта на каждую единицу или достаточно одной на тип?
Два подхода: типовая карта (на весь класс оборудования) и карта экземпляра (на конкретный объект). Практика: типовые — для серийного оборудования, карты экземпляров — для уникального и критичного.
Кто должен составлять ТК ТО?
Это совместная работа: инженер ТОиР формирует операции и нормы, специалист по данным структурирует в формат EAM, нормировщик проверяет трудозатраты. Один человек редко совмещает все три компетенции.
Как быть, если мануала нет совсем?
Запрос к производителю, формирование карты по аналогу с пометкой «expert estimate». Данные верифицируются после первых 2–3 фактических ТО.
